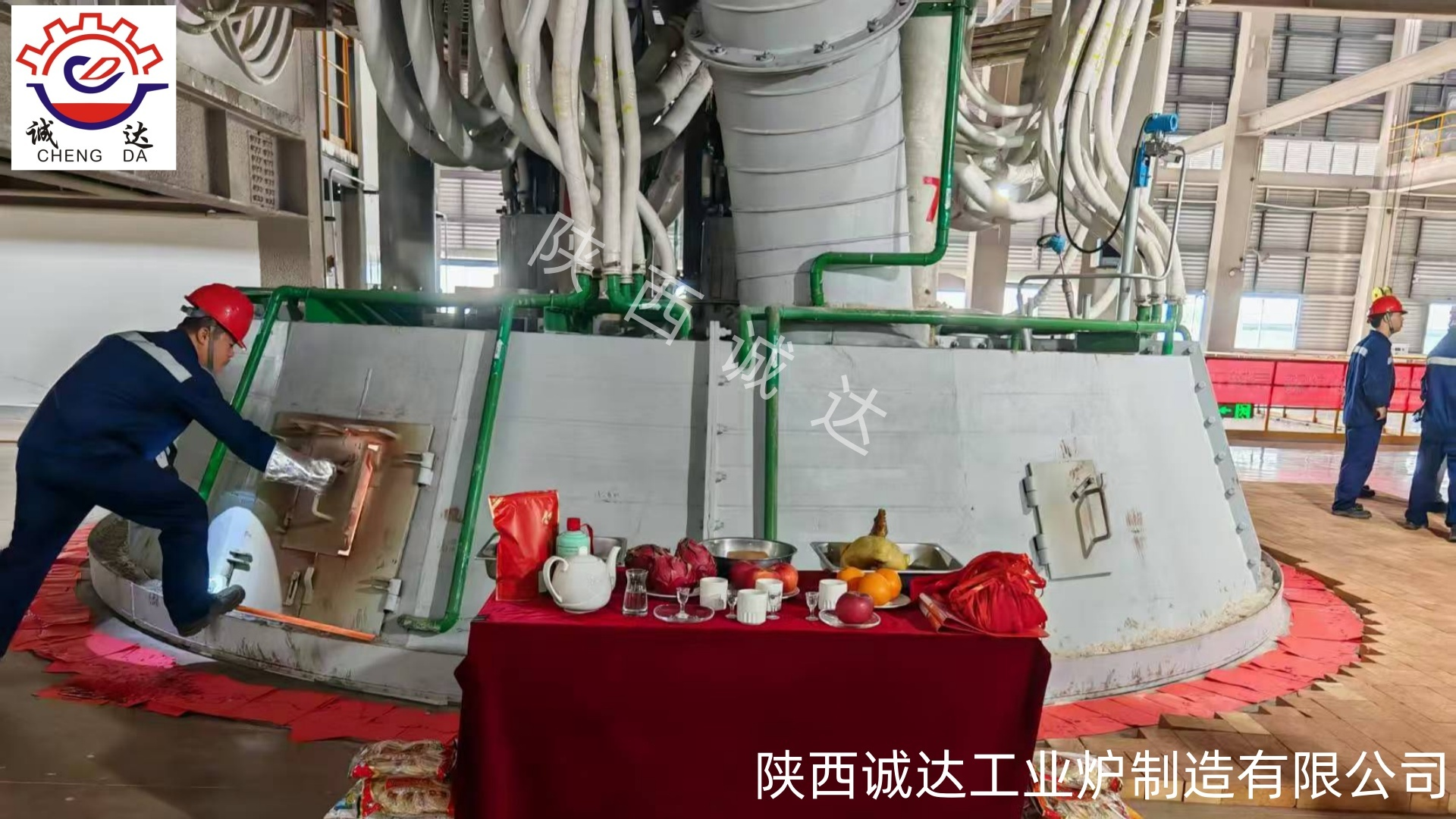

Дуговая печь под флюсом мощностью 3000 кВА для извлечения редких и драгоценных металлов

  • 3000kVA Rare & Precious Metal Recovery Submerged Arc Furnace
Место происхождения Китай
Фирменное наименование Shaanxi Chengda
Сертификация ISO 9001
Номер модели Ведение переговоров в зависимости от производительности оборудования
Количество мин заказа 1 единица
Цена The price will be negotiated based on the technical requirements and supply scope of Party A
Упаковывая детали Обсудить в соответствии с конкретными требованиями Стороны А
Время доставки 2 месяца
Условия оплаты Л/К, Т/Т, западное соединение
Поставка способности Полная цепочка производственных поставок, своевременная поставка и соответствие стандартам качества.
Подробная информация о продукте
Стандарт продукта предварительно назначенный Источник питания Электричество
Диапазон температур До 1600 ° C. Установка Установка и ввод в эксплуатацию на месте
Обслуживание Простое обслуживание благодаря модульным компонентам Источник питания 380 В/50 Гц
Название продукта Оборудование для переработки железосоединений Область Шэньси, Китай
Тип маркетинга Обычный продукт Топливо электрический
Выделить

Печь с погружной дугой мощностью 3000 кВА

,

печь для восстановления драгоценных металлов

,

оборудование для рафинирования ферросплавов
Оставьте сообщение
Характер продукции

Дуговая печь под флюсом мощностью 3000 кВА для извлечения редких и драгоценных металлов

Введение продукта на официальном сайте

1. Обзор продукта

Название продукта: Специальная печь с погружной дугой мощностью 3000 кВА для извлечения редких и драгоценных металлов

Производитель: Компания по производству промышленных печей Шэньси Чэнда, Лтд.
Сценарии применения: Пирометаллургическое обогащение и извлечение золота, серебра, платины, палладия, родия, тантала, ниобия, никеля, кобальта, меди, олова, висмута и других ценных металлов из различных твердых отходов редкоблагородных металлов, плавильных шлаков, катализаторной пыли, электронного лома, хвостов и золы обеспыливания.
Эта печь, использующая процесс плавки под флюсом, герметичной конструкцией с низким кожухом и полностью автоматическим интеллектуальным управлением ПЛК, подходит для малых и средних производственных линий по переработке редких драгоценных металлов. Он отличается небольшой занимаемой площадью, высокой степенью восстановления металла, контролируемым потреблением энергии и простой очисткой дымовых газов и служит основным комплектом оборудования для переработки опасных отходов и циклического восстановления редких драгоценных металлов.

2. Полный состав вспомогательного оборудования

Полный комплект поставляется как интегрированный блок, состоящий из 10 систем:
  1. Специальная трансформаторная система питания 3000 кВА для печи с погруженной дугой
  2. Распределение высоковольтной энергии и низковольтная ПЛК Полностью автоматическая система электрического управления
  3. Трехфазные самозапекающиеся электроды, зажимные держатели и гидравлическая система подъема/прижима
  4. Короткая сеть с низким сопротивлением с водяным охлаждением (медные трубы с водяным охлаждением, кабели с водяным охлаждением, кованые медные плитки)
  5. Герметичный корпус печи с водяным охлаждением и высокотемпературная коррозионностойкая система футеровки
  6. Закрытая система охлаждения с циркуляцией мягкой воды (полное охлаждение корпуса печи, колпака и держателей)
  7. Гидравлическая станция и вспомогательный механизм печи
  8. Автоматическая герметичная система подачи и распределения материалов
  9. Устройство для открывания и закупоривания выпускных отверстий с двойной станцией для штейна и шлака
  10. Колпак для сбора дымовых газов с зарезервированным интерфейсом для оборудования для удаления пыли, десульфурации и денитрификации.

3. Таблица стандартных технических параметров


Параметр Элемент Технический индекс Примечания
Номинальная мощность трансформатора 3000кВА Энергосберегающий трансформатор, предназначенный для рекуперации редких драгоценных металлов
Первичное входное напряжение 10 кВ/35 кВ (опционально) Соответствует существующей электросети электростанции
Стадии регулирования вторичного напряжения 18-ступенчатое электрическое регулирование под нагрузкой Адаптируется к процессам плавки, восстановления и обогащения.
Номинальный вторичный ток 16800А Низковольтный сильный ток для равномерного нагрева ванны расплава
Коэффициент мощности ≥0,92 Сбалансированные три фазы, низкое воздействие на электросеть
Диаметр самозапекающегося электрода Φ450 мм 3 графитовых/самозапекающихся электрода
Диаметр делительной окружности Φ1800 мм Оптимизирован для плавки редких драгоценных металлов под флюсом
Внешний диаметр корпуса печи Φ4200 мм Разъемный сварной корпус с водяным охлаждением, защита от высокотемпературной деформации
Эффективный внутренний диаметр печи Φ3300 мм Специальная футеровка, устойчивая к шлаковой эрозии редких драгоценных металлов.
Глубина пода печи 1600 мм Многослойное матирование и обогащение для повышения скорости улавливания драгоценных металлов
Максимальный ход электрода 1200 мм Автоматический гидравлический подъем с быстрой реакцией
Скорость подъема электрода 0,4~0,6 м/мин ПЛК автоматическое регулирование стабилизации дуги
Штейновое выстукивающее отверстие/Выстукивание шлака по 1 шт., внутренний угол 135° Сочетается с автоматическим устройством для открытия и закупоривания резьбы.
Расход циркулирующей охлаждающей воды 85т/ч Закрытая циркуляция умягченной воды, температура на входе ≤30 ℃
Рабочее давление охлаждающей воды 0,3~0,4МПа Принудительное охлаждение всех компонентов с водяным охлаждением.
Ежедневная мощность переработки твердых отходов на печь 25~35 тонн Колебается в зависимости от содержания драгоценных металлов в сырье.
Максимальная температура плавки 1900 ℃ Удовлетворяет потребность в обогащении металлов с высокой температурой плавления, таких как Pt и Pd.
Режим управления Полностью автоматический ПЛК + сенсорный экран HMI Полностью автоматический контроль тока электрода, температуры и подачи
Конструкция печи Полугерметичный вытяжной шкаф с низким дымоходом Централизованный сбор дымовых газов без рассеянного выброса пыли
Общая площадь оборудования Прибл. 120㎡ Подходит для малых и средних заводов по переработке отходов, низкие затраты на инфраструктуру.

4. Основные преимущества продукта

4.1 Индивидуальный процесс извлечения редких и драгоценных металлов, более высокая скорость извлечения

Конструкция пода печи оптимизирована для технологии матирования драгоценных металлов, обеспечивая стабильную и однородную температуру ванны расплава. Степень улавливания Au, Ag, Pt, Pd и других драгоценных металлов достигает более 98%. Он может перерабатывать низкосортные шлаки, отходы катализаторов, золу печатных плат, золу от обеспыливания и другие сложные смешанные материалы. Плавка, восстановление и послойное обогащение выполняются в одной печи, что упрощает последующие процедуры нефтепереработки.

4.2 Интеллектуальная система электропитания с низким энергопотреблением, более низкие эксплуатационные расходы

Оснащен специальным печным трансформатором мощностью 3000 кВА с низкими потерями и многоступенчатым напряжением, точно соответствующим каждой стадии плавки. Оптимизированная короткая сеть с низким сопротивлением и водяным охлаждением сокращает потери мощности. Полностью автоматическая регулировка электродов стабилизирует электрическую дугу в режиме реального времени, снижая совокупное энергопотребление на тонну сырья на 12–18 % по сравнению со средним показателем по отрасли. Система автоматически балансирует трехфазный ток с сильным подавлением гармоник, устраняя необходимость в оборудовании для компенсации реактивной мощности сверхбольшой мощности.

4.3 Полностью герметичная конструкция с водяным охлаждением, длительный срок службы и простота обслуживания

Корпус печи, колпак, прижимные кольца и медные плиты имеют принудительное охлаждение мягкой водой, чтобы противостоять высокотемпературной эрозии и размыву расплавленного шлака драгоценного металла. Футеровка печи изготовлена ​​из специального огнеупорного материала, устойчивого к матовой коррозии, что позволяет увеличить интервалы технического обслуживания. Модульные держатели и быстроразъемные кабели с водяным охлаждением значительно экономят время на замену электродов и капитальный ремонт компонентов.

4.4 ПЛК с полным замкнутым контуром управления, меньшая зависимость от труда

Сенсорный экран централизованно контролирует температуру печи, трехфазное питание, положение электрода, температуру и давление охлаждающей воды, а также поток подачи. Автоматическая защита от блокировки срабатывает при перегреве, нехватке воды или коротком замыкании. Несколько предустановленных программ процесса плавки драгоценных металлов поддерживают переключение одним щелчком мыши для различных условий сырья; операторы могут получить навыки с помощью простого обучения.

4.5 Экологически чистая герметичная конструкция, соответствующая стандартам EIA по опасным отходам

Полугерметичный вытяжной колпак полностью закрывает верхнюю часть печи для централизованного отвода дымовых газов без рассеяния пыли и запаха. Совместим с очистными сооружениями предприятий по переработке опасных отходов, соответствует национальным экологическим стандартам переработки твердых отходов и регенерации редких драгоценных металлов, что облегчает утверждение проекта по всей стране.

4.6 Единая комплексная поставка, обслуживание производителя на протяжении всего жизненного цикла

Shaanxi Chengda предоставляет услуги полной цепочки, включая проектирование оборудования, производство, комплексную поставку, установку на месте, обжиг печи и ввод в эксплуатацию, а также обучение рецептам плавки драгоценных металлов. Полный комплект включает в себя врезные машины, кабели с водяным охлаждением, гидравлические станции и все соответствующие аксессуары, не требующие дополнительных покупок у третьих сторон.

5. Применимые перерабатываемые материалы.

  1. Хвостовые шлаки выплавки драгоценных металлов, обогащенные шлаки выплавки Cu/Ni/Co
  2. Автомобильные трехкомпонентные катализаторы, отработанные химические катализаторы (Pt, Pd, Rh)
  3. Дробленая сортировочная зола отходов печатных плат и электронных компонентов
  4. Au/Ag-содержащие хвосты, зола обеспыливания от обогащения полезных ископаемых, высушенный гальванический шлам
  5. Остатки промышленных отходов, содержащие тантал, ниобий, ванадий, молибден, титан и другие редкие металлы.
  6. Дымовая пыль и металлолом от регенерации различных цветных металлов.
