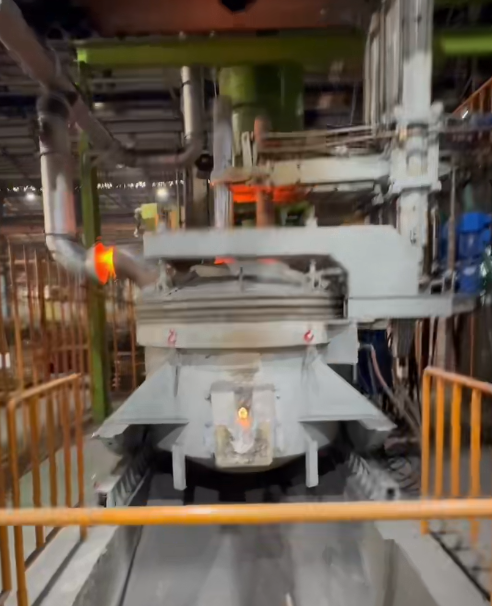

Введение электрической дуговой печи постоянного тока Специальная электрическая дуговая печь для плавки стали

Основной принцип работы

1. Преобразование мощности: Трехфазный переменный ток превращается в стабильный постоянный ток системой питания.
2. Воплощение дуги: между одним верхним графитовым катодом и анодом нижней части печи образуется стабильная дуга, нагревая заряд до более чем 3000°C.
3. Сплавление и переработка: высокотемпературная дуга быстро расплавляет металлолом или сплавные материалы; для корректировки состава и улучшения качества стали выполняется сплав и удаление примесей.
4. Сплавленный бассейн: Направленный постоянный ток создает сильное электромагнитное перемешивание, обеспечивающее равномерную температуру и состав.

Ключевые структурные особенности

• Единый верхний электрод: используется только один большой графитовый электрод, что упрощает систему электродов и снижает потребление.
• Нижний электрод: Дно печи оборудовано проводящим анодом (например, металлическими контактными булавами или MgO-C огнеупорным), что является определяющей чертой постоянного тока EAF.
• Раздел выпрямления: преобразует переменный ток в постоянный, обеспечивая стабильную работу дуги.
• Тело печи: Огнеупорная облицовка, оптимизированная для высокой температуры и коррозионной стойкости, с устройствами для перемешивания дна газом для повышения эффекта рафинирования.

Преимущества спецплавки стали

1Высокое качество стали

• Стабильная дуга и равномерное нагревание: Минимизирует локальное перегрев, уменьшает сегрегацию и улучшает чистоту.
• Сильное перемешивание: способствует равномерному составу и эффективной деоксидации/десульфуризации, отвечая строгим специальным стандартам стали.

2Высокая эффективность и низкое потребление

• Более низкое потребление электродов: ~50% меньше, чем у AC EAF, сокращая эксплуатационные расходы.
• Экономия энергии: более высокий коэффициент мощности и снижение потерь сети; типичное потребление энергии 250-300 кВт/т.
• Более короткий цикл: быстрее плавление и рафинирование, время от крана к крану часто менее 30 минут.

3. Стабильная эксплуатация и экологические преимущества

• Низкое влияние сети: Малые колебания тока/напряжения, меньше мерцания и лучшая совместимость электросети.
• Уменьшение эрозии облицовки: Однородное распределение тепла увеличивает срок службы печи на ~ 30%.
• Снижение шума и выбросов: более тихая работа и лучший контроль отработавших газов.

Применение в производстве специальной стали

• Подшипники из стали: высокая чистота, равномерная твердость и устойчивость к усталости.
• Степной стальОтличная твердость, выносливость и теплостойкость.
• Нержавеющая сталь: Эффективное сплав хрома/никеля и низкий уровень углерода.
• Сталь для высокоскоростных инструментов: Точный состав и высокие температурные характеристики.
• Специальные сплавы: Никелевые, титановые и теплостойкие сплавы.

Типичный процесс плавки

1. Препараты: заправка печи, проверка нижних электродов и подготовка сырья.
2. Зарядка: Скрап, сплавы и шлакообразующие вещества загружаются партиями.
3. Расплавление: Применяется постоянный ток; дуга расплавляет заряд с помощью кислорода/топлива.
4. Период окисления: Окислить примеси (P, C, Si) и удалить шлаки.
5. Сокращение и переработка: добавлять дезоксидаторы и сплавы; регулировать состав и температуру.
6. Прослушивание: расплавленную сталь вводят в ложку для дальнейшей переработки (например, LF, VD).

Тенденция технического развития

• Гибкий источник питания постоянного тока: Модульные источники питания на базе IGBT улучшают реакцию и стабильность.
• Интеллектуальное управлениеАвтоматическое регулирование электродов, оптимизация процессов и цифровой мониторинг.
• Зеленые и низкоуглеродные: Прегрев лома, утилизация отработанного тепла и технологии с низкими выбросами.
• Большой масштаб и специализация: Более крупные емкости (≥100 т) и индивидуальные конструкции для высококачественной специальной стали.
