Дуговая печь с эксцентриковой нижней подачей
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Shaanxi Chengda |
| Сертификация | ISO 9001 |
| Номер модели | Ведение переговоров в зависимости от производительности оборудования |
| Количество мин заказа | 1 единица |
| Цена | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Упаковывая детали | Обсудить в соответствии с конкретными требованиями Стороны А |
| Время доставки | 2 месяца |
| Условия оплаты | Л/К, Т/Т, западное соединение |
| Поставка способности | Полная цепочка производственных поставок, своевременная поставка и соответствие стандартам качества. |
Подробная информация о продукте
| Плавильная способность | 5-300 тонны | Рабочая температура | 1600-1800°C |
|---|---|---|---|
| Приложение | Производство стали, производство сплавов, переработка металлов | Система управления | ПЛК / Компьютеризированное управление |
| Тип оборудования | Промышленное оборудование | Особенность | Энергосбережение |
| Тип устройства | Печь для электрической дуги постоянного тока | Режим регулирования напряжения | Без регулирования электрического напряжения нагрузки |
| Система нагнетания печи | Нажатие на нижний или боковой конец | ключевое слово | Фунация для плавления |
| Выделить | Электрическая дуговая печь для металлургии,эксцентрическая печь с нижним нагнетателем,оборудование для металлургии с нижним нагнетателем |
||
Характер продукции

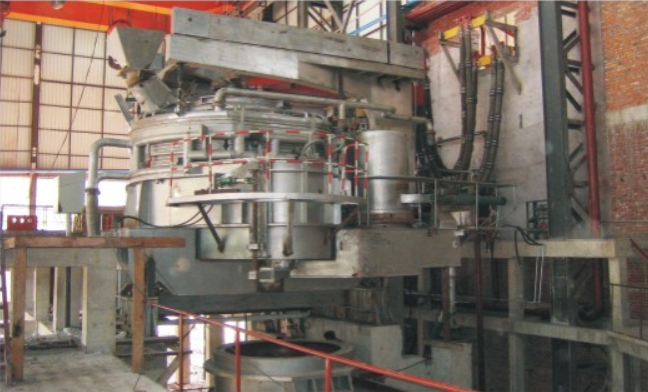

Эксцентрическая электрическая дуговая печь с нажатием на дно
Введение оборудования и параметров
Электрическая дуговая печь EBT. Основное оборудование для высокоэффективной безхламной добычи и короткой сталелитейной промышленности.
Эксцентрическая нижняя нажатие электрическая дуговая печь (EBT) является основным оборудованием современного сталелитейного короткого процесса.Операция по очистке от шлака и сохранению остатков стали и шлака, что значительно улучшает качество расплавленной стали и эффективность производства и удовлетворяет потребности в сверхвысокопроизводительном плавлении.
1Состав оборудования
Электрическая дуговая печь EBT состоит из четырех основных модулей:система корпуса печи, механическая система, электрическая система и вспомогательная система, с компактной структурой и высокой автоматизацией.
1.1 Система корпуса печи
- Огневая оболочка: Разделена на верхнюю и нижнюю оболочки. Нижняя часть имеет носовую эллиптическую эксцентрическую структуру, облицованную магниевым углеродным кирпичом / рефракторным кирпичом из алюминия-магнезия.Покрытие стеной водоохлаждаемой печи достигает 87%-90%.
- Водоохлаждаемая крыша печи: Полностью водоохлаждаемая конструкция с электродным отверстием в центре, оснащенная уплотнительным и дымовым выхлопным устройством.
- Эксцентрическая коробка для прослушивания: Открытие отверстия в эксцентрическом положении дна печи, сочетается с механизмом открывания и закрытия скользящих ворот/заприков, заполненное магнезиевым дренажным песком для автоматического запуска налива.
1.2 Механическая система
- Механизм подъема электродов: Медно-стальной композит / алюминиевый сплав проводящая крестовая рука с сервоприводом для регулирования подъема электродов и мощности дуги.
- Механизм наклона печиУгол наклона на стороне нажатия составляет всего 5°-15°, с упрощенной структурой и уменьшенными короткими потерями сети.
- Механизм подъема и вращения крыши печи: Электрическое/гидравлическое приводы, сотрудничающие с загрузкой лома и обслуживанием печи.
- Система впрыска кислорода и углерода: Дизайн стены печи, поддерживающий пенообразование шлака, подтопленное арковым плавлением, повышение кислородного снабжения и эффективности карбурирования.
1.3 Электрическая система
- Трансформатор печи: Конфигурация сверхвысокой мощности, мощность единицы ≥ 600 кВА/т, обеспечивающая стабильное питание дугой.
- Система короткой сети: Проводящая цикл высокого тока с низкой импеданцией для уменьшения потерь мощности.
- Система автоматического управления ПЛК: Интегрированное регулирование электродов, управление мощностью, наклона и безопасность блокировки, поддержка дистанционного мониторинга и отслеживания данных.
1.4 вспомогательная система
- Система охлаждения водой: Ключевые компоненты охлаждения циркулирующей водой, такие как оболочка печи, крыша печи и перекрестная рука электрода.
- Гидравлическая система: обеспечивает питание для наклона печи, подъема электродов и открытия и закрытия отверстий.
- Система вывода пыли и дыма: оборудован системой удаления пыли из мешков/восстановления отработанного тепла для соответствия стандартам охраны окружающей среды.
- Автомобиль Ladle & Ladle: Предприятие расплавленной стали и сопоставления с LF/VOD процессом переработки.
2. Основные технические параметры (стандартная справка)
| Параметр | Спецификация (50 т / 100 т / 150 т) |
|---|---|
| Номинальная мощность | 50 т / 100 т / 150 т (максимальная пропускная способность: 1,05-1,2 раза) |
| Диаметр оболочки печи | φ4600 мм / φ5800 мм / φ6800 мм |
| Мощность трансформатора | 18000 кВА / 30000 кВА / 45000 кВА |
| Диаметр графитового электрода | φ450 мм / φ500 мм / φ550 мм |
| Круг высоты электрода | φ1150mm / φ1350mm / φ1500mm |
| Диаметр отверстия | φ120-150 мм (магнезиевая огнеупорность) |
| Угол наклона | Круговая сторона: 5°-15°, наклон обратного движения: ≤5° |
| Время нажатия | 3-5 минут на тепло, скорость отделения стали от шлака > 95% |
| Цикл плавления | 45-60 минут на тепло (с предварительным нагревом лома и непрерывной зарядкой) |
| Объем остаточной стали | 10%-15% номинальной мощности, остаточный уровень шлака ≥95% |
3. Преимущества производительности
- Стрельба без шлака и чистое качество стали: эксцентрическое нажатие на дно с небольшим углом наклона удерживает шлаки внутри печи, эффективно снижая содержание фосфора и серы, подходящее для производства высокоуглеродной стали и легированной стали.
- Высокая эффективность и экономия энергии при оптимизации затрат: сокращение цикла плавления на 20%, снижение теплопотери примерно на 20%; увеличение срока службы огнеупорного топлива на 15% при меньшем потреблении.
- Безопасная, стабильная и легкая эксплуатация: Избегайте риска брызг при традиционном наклоне; автоматическая скорость начала разлива более 90%, одноключная операция PLC, уменьшающая интенсивность труда.
- Совместима с короткопроцессным производством: может быть сочетано с оборудованием для переработки LF и непрерывного литья для реализации короткопроцессного производства EAF-LF-CC с годовой производительностью до 400 000 ‰ 800 000 тонн.
4Применение
Широко используется при плавлениимягкая углеродистая сталь, легированная сталь, нержавеющая сталь и специальная стальПодходит для металлургических заводов короткого процесса, литейных предприятий и специальных баз производства стали, служащих предпочтительным оборудованием для современного зеленого производства стали.
