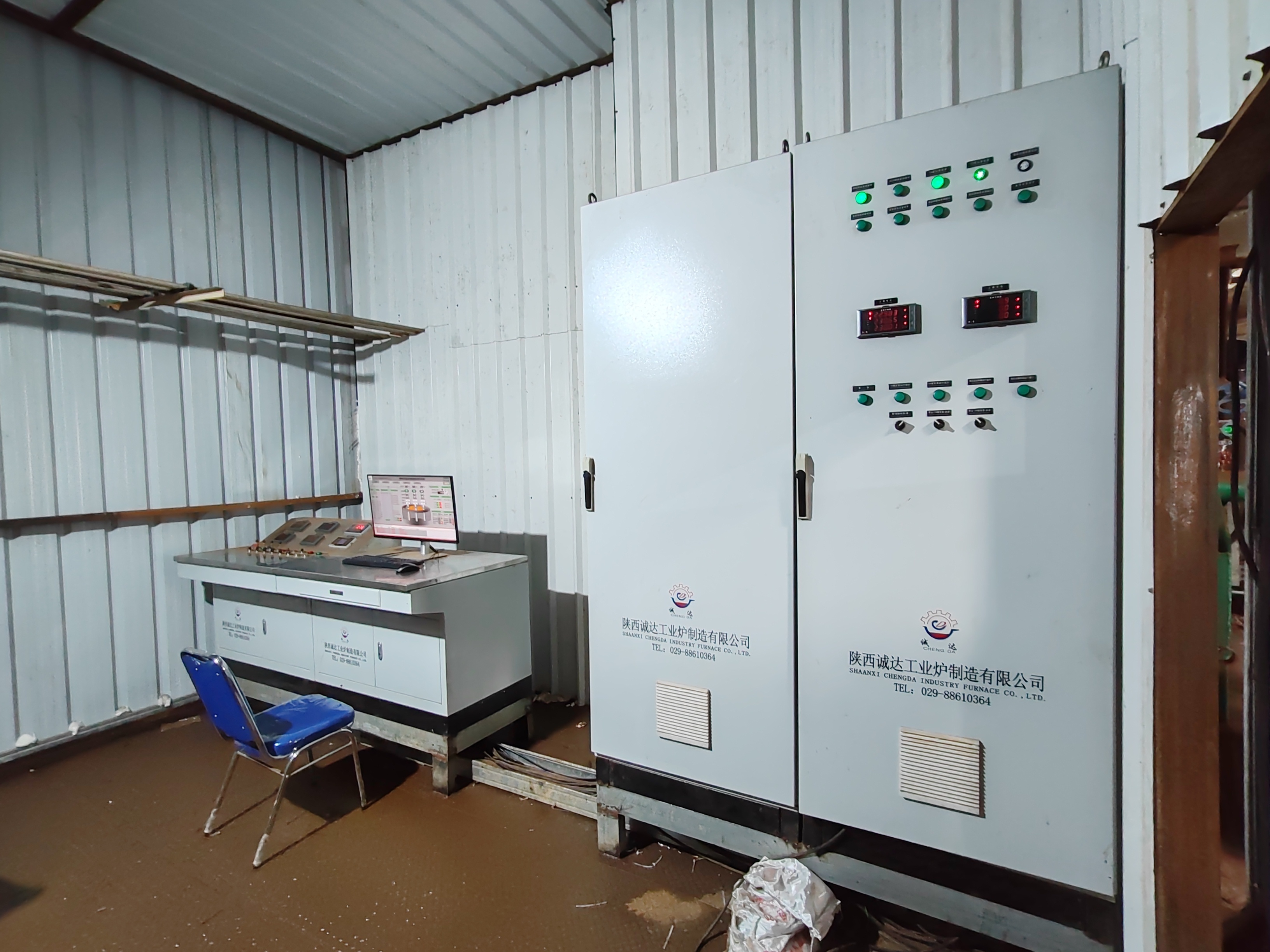

Управляющий шкаф печи для электрической дуговой печи (EAF) / печи для переработки ладоней (LRF)

Основные функции

1. Управление питанием и электродами


   • Регламент о дуге: Автоматически управляет подъемом/снижением электродов с помощью серво- или гидравлических систем для стабилизации длины дуги, предотвращения прилипания или разрыва электродов,и поддерживать оптимальное арковое напряжение/поток для энергосберегающего плавления.
   • Настройка мощности.: Соответствует мощности печи и стадиям плавки (плавление, переработка, нагнетание) для регулирования входной мощности, реализуя постоянную мощность или постоянное управление током.
   • Контроль фазового баланса: сбалансирует трехфазный ток, чтобы уменьшить влияние сети и улучшить коэффициент мощности.


2. Мониторинг и автоматизация процессов


   • Получение данных в режиме реального времени: Мониторирует ключевые параметры (электродный ток/напряжение, температура печи, поток/давление охлаждающей воды, состав газа) и отображает их на сенсорном HMI.
   • Программируемое логическое управление (PLC): поддерживает программирование процесса плавки (например, автоматическое заряжение, поддержание температуры, последовательность нажатия), чтобы уменьшить ошибки в ручной работе.
   • Хранение данных и прослеживаемость: Записывает данные о процессе плавки (продолжительность, расход энергии, кривая температуры) для анализа производства и прослеживаемости качества.


3. Защита безопасности и сигнализация


   • Защита от перегрузки/короткой цепи: Включает защиту от отключения, когда ток превышает номинальное значение или происходит короткое замыкание, предотвращая повреждение кабелей питания и компонентов печи.
   • Защита от ошибок системы охлаждения: сигнализация и отключение системы при слишком низком давлении охлаждающей воды, недостаточном потоке или слишком высокой температуре (критически важно для компонентов, охлаждаемых водой, таких как кабели и крышки печей).
   • Защита предельной позиции электрода: Предотвращает чрезмерное подъем или понижение электродов для предотвращения механического столкновения.
   • Функция аварийной остановки: оснащается локальными и удаленными кнопками аварийной остановки для немедленного отключения в случае аварии.


4. Коммуникация и интеграция


   • ПоддержкаMODBUS, PROFIBUS, Ethernetпротоколы для подключения к заводским системам MES/ERP, реализуя дистанционный мониторинг и централизованное управление.
   • Интерфейсы с вспомогательным оборудованием (системы очистки от пыли, установки очистки воды, регулировщики электродов) для скоординированной работы.



Структурное проектирование

Технические параметры

Преимущества применения

1. Интеллектуальная работа: HMI сенсорный экран с визуализированными кривыми плавления позволяет одним клавиатуром начать/остановить процессы, уменьшая порог для обучения оператора.
2. Оптимизация энергоэффективности: Динамическое регулирование параметров электродов снижает расход энергии на 815% по сравнению с ручным управлением, сокращая циклы плавки на 1020%.
3. Сильное антивмешательство: Изолированный источник питания и защищенная конструкция проводки эффективно сопротивляются электромагнитным помехам от высокоточных дуг, обеспечивая стабильную работу в суровой промышленной среде.
4. Легкое обслуживание: Модульная конструкция компонента позволяет быстро заменять неисправные детали; функция самодиагностики определяет неисправности в режиме реального времени, сокращая время простоя технического обслуживания.
