Проводящая крестовая рука
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Shaanxi Chengda |
| Сертификация | ISO 9001 |
| Номер модели | Ведение переговоров в зависимости от производительности оборудования |
| Количество мин заказа | 1 единица |
| Цена | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Упаковывая детали | Обсудить в соответствии с конкретными требованиями Стороны А |
| Время доставки | 2 месяца |
| Условия оплаты | Л/К, Д/П, Т/Т, западное соединение |
| Поставка способности | Полная цепочка производственных поставок, своевременная поставка и соответствие стандартам качества. |
Подробная информация о продукте
| Гарантия | 1 год | Функция | Замена/Ремонт |
|---|---|---|---|
| Приложение | добыча золота; хвостохранилище | Грузоподъемность | 30Т |
| Диапазон цен | Зависит от части | Долговечность | Высокий |
| Выделить | Запчасть для проводящей перекрестной руки,Электрический компонент Cross Arm,Проводящая крыша с гарантией |
||
Характер продукции

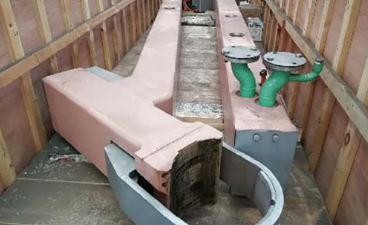

Проводящая крестовая рука
1. Обзор продукции
Проводящая перекрестная рука, также называемая проводящей рукой электрода, является основным ключевым компонентом системы подъема электродов для погруженных дуговых печей, ферросплавных печей, промышленных кремниевых печей,печи для карбида кальция и закрытые печи для переработкиОн включает в себя две основные функции: механическую поддержку электродов и передачу мощности большого тока, соединение кабелей с водяным охлаждением на одном конце и клямпы электродов на другом конце.
Традиционная структура разделенной короткой сети использует независимые проводящие медные трубки и стальные подпорные балки, имеющие сложную компоновку, много изоляционных частей, высокое импедантность цепи,сильное выработки тепла и большие потери мощностиНаш интегрированный водоохлаждаемый проводящий крестовой рукав использует композит из меди и стали или композит из алюминия и стали с полыми коробками с встроенными циркулирующими каналами охлаждения воды.Он устраняет многие промежуточные проводящие и изоляционные части., значительно сокращает проводящий путь, уменьшает эффект кожи и потерю импеданции, стабилизирует работу дуги и значительно сокращает расход плавильной мощности.Электрические печи металлургические полносерийные в 000 кВА, основная часть модернизации для энергосберегающей трансформации короткосетевых литейных предприятий.
2. Основная классификация продукции
2.1 Водоохлаждаемая проводящая крестовая рука из меди и стали (стандартная модель премиум)
- Материал: сложная плита из высокопроводящей безкислородной меди + высокопрочной углеродной стали, интегральная сварка полых коробок, встроенный двухслойный лабиринтовый охлаждающий канал воды
- Соответствующие печи: средние и большие закрытые подводные дуговые печи 16 500-63 000 кВА, промышленные кремниевые печи, печи для ферросплавов
- Основные преимущества: сверхнизкая сопротивляемость, превосходная пропускная способность тока, сильная жесткость конструкции, небольшие вибрации при подъеме электродов; равномерное внутреннее охлаждение водой,низкая температура поверхности, длительный срок службы синхронизирован с кузовом печи
- Применение: высокомощные, высокопоточные полностью закрытые печи с строгими требованиями к энергосбережению и охране окружающей среды
2.2 Проводящая крестовая рука из алюминиево-стальной композиции (легкая и экономически эффективная модель)
- Материал: высокопроводчивая алюминиевая стальная плита, легкая полая коробка с водяным охлаждением
- Соответствующие печи: мелкие и средние карбиды кальция, силикоманганец, ферроникельные печи 6,300-25,000 кВА
- Основные преимущества: легкий собственный вес, небольшая подъемная нагрузка гидравлической системы электродов, низкая стоимость производства, легкая транспортировка и установка
- Применение: открытые и полузакрытые электрические печи малой и средней мощности с умеренной тепловой нагрузкой
2.3 Интегрированная короткосетка с проводящей перекрестной рукой "все в одном" (интеллектуальная высококлассная модель)
- Усовершенствованная конфигурация: Интегральная задняя проводящая медная основополагающая плита, встроенный датчик температуры и потока воды, высокопрочный изоляционный соединительный фланц,интегрированный интерфейс для держателя электродов с быстрой заменой
- Соответствующие печи: 33 000 ≈ 63 000 кВА сверхбольшие интеллектуальные беспилотные плавильные печи
- Основные преимущества: упрощенная общая схема короткой сети, меньше соединительных узлов, меньшее сопротивление при контакте; мониторинг состояния охлаждения в режиме реального времени, автоматическая сигнализация о перегреве,удобное онлайн-обслуживание
3Основная структура и принцип работы
Вся проводящая крышка состоит из пяти основных элементов: композитная проводящая крышка, внутренний циркулирующий канал охлаждения воды, задняя проводящая переходная пластина,передний электрод зажим соединительного конца и изолированной опоры.
- Композитный корпус проводящей руки
Принимает медную/алюминиево-стальную двойную слойную композитную пластину.Полая прямоугольная конструкция коробки оптимизирует распределение тока и подавляет эффект кожи.
- Закрытый канал охлаждения циркулирующей воды
Независимый дизайн отдельных лабиринтовых водных каналов исключает перегрев местной мертвой воды.Охлаждающая вода циркулирует внутри корпуса руки, чтобы непрерывно убирать тепло джоуля, генерируемое высоким током, поддерживая температуру поверхности руки ниже безопасного предела, избегая старения изоляции и тепловых деформаций.
- Задняя проводящая переходная пластина
Интегрально сварная толстая медная плита, напрямую соединенная с водноохлаждаемыми конечными кабелями, большая контактная площадь, равномерное распределение тока и чрезвычайно низкое сопротивление при контакте.
- Конец соединения передней скобки
Точная обработанная монтажная поверхность, соответствующая держателю электродов, надежная блокировочная структура, стабильная сила зажима, чтобы предотвратить смещение электродов и колебания дуги.
- Изолированная опорная база
Интегральные изоляционные блоки, устойчивые к высокой температуре, изолируют заряженную перекрестную руку от колонны подъемного электрода.устранение рисков утечки электричества и короткого замыкания всей системы подъема.
4Основные преимущества продукции
4.1 Низкая импеданс и значительная экономия энергии
Интегрированная проводящая структура сокращает путь передачи тока, устраняет избыточные промежуточные медные трубы и изоляционные части, эффективно ослабляет эффект кожи,уменьшает импеданс короткой сети на 30%-50%Потребление электроэнергии при плавлении, очевидно, уменьшается при длительной работе с полной нагрузкой, что приносит значительные экономические выгоды.
4.2 Высокая жесткость конструкции и стабильное состояние плавки
Половая композитная конструкция имеет высокую устойчивость к изгибу и антивибрационные характеристики.равномерное поле температуры печи, снижение колебаний в составе сплава, улучшение урожайности готового продукта.
4.3 Интегрированное водоохлаждение, длительный срок службы
Полное внутреннее принудительное охлаждение водой контролирует общее повышение температуры перекрестной руки, избегает локального перегрева проводящего слоя.срок службы намного дольше, чем традиционная структура разделенного проводящего луча, что уменьшает частое потеря времени простоя.
4.4 Упрощенная схема короткой сети, более низкие затраты на техническое обслуживание
Отмена сложных промежуточных проводящих компонентов, меньше соединительных фланцев и уплотнительных точек; модульная структура разделенности позволяет частично демонтировать и заменять без удаления всей перекрестной руки,Ежедневный осмотр и обслуживание удобнее, потребление запасных частей меньше.
4.5 Легкая конструкция, небольшая подъемная нагрузка
Алюминиево-стальной композитная модель значительно снижает собственный вес, снижает потребность в выходной мощности электрода гидравлического подъемного цилиндра, продлевает срок службы гидравлической станции и подъемных механических частей.
4.6 Безопасная и надежная многослойная защита
Оборудована высокопроизводительной изоляционной установкой между перекрестной рукой и подъемной рамой для предотвращения утечки электричества; опциональный модуль мониторинга температуры и потока воды в режиме онлайн,автоматическая сигнализация при отключении воды или перегреве, эффективно избежать аварий с истощением оборудования.
5Применимые отрасли и диапазон мощностей печи
- Сплав железосоединений: Ферросиликоновые, силикомангановые, ферроникелевые, феррохромные, феррованадиевые подводные дуговые печи
- Химическое плавление: промышленные печи для плавления кремния, карбида кальция, желтого фосфора
- Нежелезная металлургия: Медная шлака, алюминиевая зола, свинцово-цинковые электрические печи закрытой переработки
- Покрытие мощности: 6,300 кВА, 12,500 кВА, 16,500 кВА, 25,000 кВА, 33,000 кВА, 45,000 кВА, 63,000 кВА металлургические печи полного спектра
6. Факультативные конфигурации совпадения
- Система сигнализации онлайн для мониторинга температуры и потока воды в режиме реального времени
- Высокопрочная интегральная изоляционная поддержка
- Сплоченный держатель электродов с быстрым высвобождением
- Защитная крышка высокой температуры против брызг для поверхности перекрестной руки
- Полный набор соответствующих соединений и фильтров для охлаждающих труб
7Гарантия обслуживания на протяжении всего жизненного цикла
- Нестандартный дизайн на заказ: оптимизируйте длину перекрестного рукава, размер сечения, поток охлаждающей воды и расположение интерфейса в соответствии с током трансформатора печи, диаметром электрода и площадью мастерской
- Техническое обследование на месте: профессиональные инженеры обеспечивают общую схему оптимизации совпадения короткой сети
- Строгий заводской осмотр: гидравлическое испытание утечки воды под давлением, обнаружение сопротивления, испытание вибрации нагрузки и обнаружение неисправностей сварки перед поставкой
- Послепродажная поддержка: полная гарантия, долгосрочные поставки композитных плит, изоляционных блоков и других запасных частей, установка и обслуживание на территории страны
