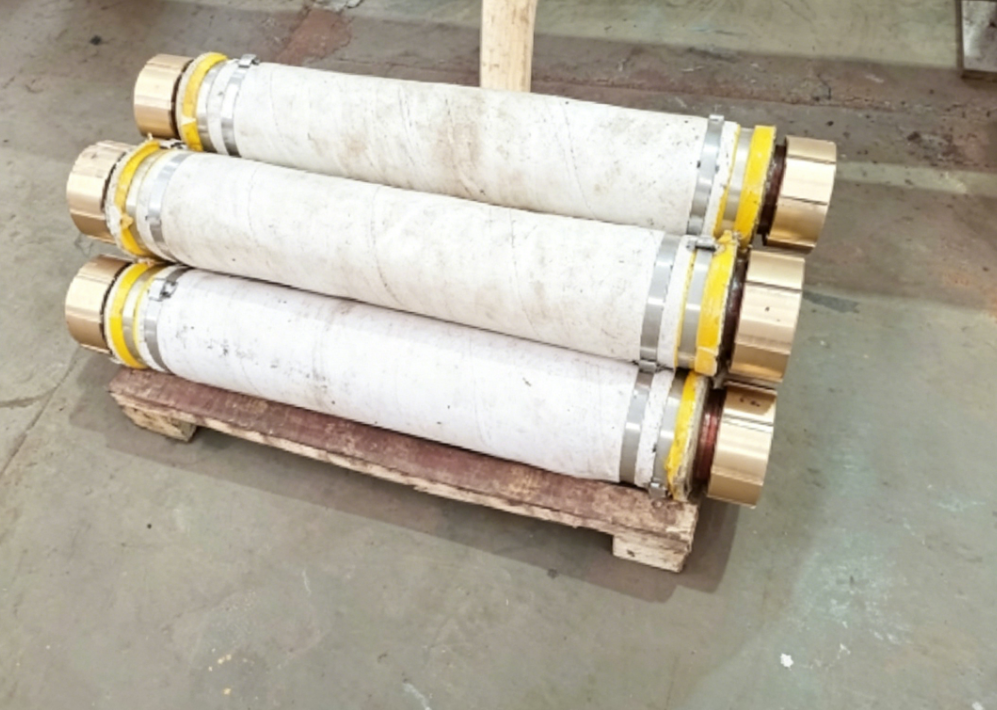

Трубчатый компенсатор с водяным охлаждением

Место происхождения	Китай
Фирменное наименование	Shaanxi Chengda
Сертификация	ISO 9001
Номер модели	Ведение переговоров в зависимости от производительности оборудования
Количество мин заказа	1 единица
Цена	The price will be negotiated based on the technical requirements and supply scope of Party A
Упаковывая детали	Обсудить в соответствии с конкретными требованиями Стороны А
Время доставки	2 месяца
Условия оплаты	Л/К, Т/Т, западное соединение
Поставка способности	Полная цепочка производственных поставок, своевременная поставка и соответствие стандартам качества.

Подробная информация о продукте

Запчасти	регулятор температуры пресс-формы	Масса	Зависит от конкретной части
Торговая марка	чёрт	Ключевые слова	два пропорциональных клапана подачи материала
Основные компоненты	Мотор	Марка двигателя	ametek
Сопротивление температуре	250 ℃	Размер одной упаковки	25х20х5 см
Выделить	Водоохлаждаемый трубчатый компенсатор запасная часть , Трубчатый компенсатор с водяным охлаждением , Водоохлаждаемый компенсатор для промышленного использования

Оставьте сообщение

Характер продукции

Трубчатый компенсатор с водяным охлаждением

Обзор продукта

Трубчатый компенсатор с водяным охлаждением (предназначенный для металлургических электропечей компенсатор с водяным охлаждением, объединяющий проводимость и охлаждение) служит основным интегрированным проводящим и охлаждающим фитингом для короткой сетевой системы печей с погруженной дугой, электродуговых печей и рафинировочных печей. Он устанавливается между медной трубкой вторичного вывода печных трансформаторов и проводящими медными трубками передней печи короткой сети, сочетая в себе четыре основные функции: сильноточную проводимость, циркуляционное водяное охлаждение, многомерную компенсацию смещения и гашение вибрации.

Его проводящий корпус изготовлен из меди высокой чистоты и имеет двухслойную трубчатую сэндвич-конструкцию с водяным охлаждением. Циркулирующая охлаждающая вода постоянно рассеивает джоулево тепло, генерируемое сильным током и высокой температурой излучения печи. Между тем, он поглощает осевое смещение, вызванное тепловым расширением и сжатием, ошибками сборки, возникшими в результате установки на месте, и переменной электромагнитной вибрацией во время плавки. Это предотвращает растрескивание под напряжением, утечку воды и токопроводящее прогорание коротких сетчатых медных трубок и медных стержней трансформаторов, обеспечивая 24-часовую непрерывную стабильную работу плавильных установок. Это незаменимый компонент, обеспечивающий безопасность коротких сеток металлургических электропечей, работающих при высоких нагрузках.

Структурная композиция

Внутренняя проводящая трубка (основной проводящий слой)

Бесшовная трубка из меди высокой чистоты Т2 с высокой проводимостью и низким сопротивлением, выдерживающая сверхбольшой рабочий ток на вторичной стороне электропечей и непосредственно контактирующая с охлаждающей средой. Цельнокованые фланцы или проводящие соединения с конической втулкой на обоих концах имеют посеребренные контактные поверхности для снижения контактного сопротивления и уменьшения абляции из-за выделения тепла.
Сэндвич-резонатор с водяным охлаждением

Герметичный промежуточный слой циркуляции воды, образованный цельносварными внутренними и внешними трубками, оснащенными впускными и выпускными патрубками для воды. Охлаждающая вода циркулирует вокруг проводящей медной трубки без мертвых зон охлаждения, быстро удаляя проводящее тепло и излучающую высокую температуру из печей.
Скользящий механизм расширения и компенсации

Точная телескопическая секция внутренней трубы обеспечивает свободное осевое расширение и сжатие, а также направляющую конструкцию, предотвращающую падение, чтобы избежать утечки воды, вызванной разрывом при предельном натяжении; он поддерживает компенсацию незначительного радиального и углового смещения.
Изоляционный защитный внешний слой

Высокопрочная изолирующая оболочка из стекловолокна, устойчивая к высоким температурам, изолирующая короткие замыкания внешних металлических компонентов, изолирующая тепло и предотвращающая ошпаривание, что снижает риск ожогов на месте.
Крепежные и уплотнительные узлы

Термостойкие резиновые прокладки и высокопрочные болты из нержавеющей стали обеспечивают многослойное уплотнение на поверхностях фланцев без утечек в условиях длительной высокотемпературной вибрации. Метка наблюдения за удлинением прикреплена для визуальной проверки состояния телескопической компенсации.

Основные технические параметры

Общие характеристики

Параметр Элемент	Стандартный технический индекс	Настраиваемый расширенный диапазон
Проводящий материал	T2 Медь высокой чистоты	Бескислородная медь, посеребренная медь (модель для тяжелых условий эксплуатации, рассчитанная на большие токи)
Проводящая площадь поперечного сечения	300～3200мм²	Негабаритная секция по индивидуальному заказу площадью до 3500/4000 мм².
Адаптируемый рабочий ток	1000А~35000А	Макс. Опора 50000A для коротких сеток для печей с флюсовой дугой
Режим компенсации	Преимущественно осевая компенсация, незначительная радиальная и угловая компенсация.	Изготовленная на заказ двунаправленная телескопическая модель
Стандартный компенсационный ход	±50 мм, ±80 мм, ±120 мм	Макс. телескопический ход ±150 мм по запросу
Контур охлаждающей воды	Водяное охлаждение двухслойного сэндвича по всей площади	Две конструкции: двусторонний вход/выход воды, одинарный вход и одинарный выход.
Давление охлаждающей воды	0,2～0,4МПа	Макс. давление подшипника 0,6 МПа
Температура охлаждающей воды на входе	≤35 ℃	Умягченная циркулирующая вода, адаптированная для условий работы при высоких температурах.
Рабочая температура окружающей среды	-20℃～650℃	Модель усиленной теплоизоляции для помещений вблизи высокотемпературных печей.
Тип подключения	Фланцевое болтовое соединение, хомутовое соединение с конической втулкой	Изготовленные на заказ быстросъемные сварные фланцы
Выдерживаемое напряжение изоляции	Выдерживаемое напряжение промышленной частоты ≥3 кВ	Возможность повышения до 5 кВ для высоковольтных коротких сетей.
Стандартная общая длина	600/800/1000/1200 мм	Нестандартная длина от 400 мм до 2000 мм.
Применимая среда	Умягченная циркуляционная охлаждающая вода	Чистая вода, охлажденная вода замкнутого цикла

Ключевые показатели эффективности

Контактное сопротивление: ≤0,03 мкОм (меньше для посеребренных соединений для уменьшения теплопотерь)
Эффективность охлаждения: Мощность рассеивания тепла одного блока 15～120 кВт в час, что исключает перегрев и раскаление медных корпусов.
Вибростойкость: выдерживает переменную электромагнитную вибрацию во время плавки без ослабления соединений или утечки воды при непрерывной работе.
Срок службы: ≥5 лет при нормальных условиях эксплуатации в мягкой воде, продлевается до более чем 8 лет при регулярном обслуживании.

Основные преимущества продукта (рекламные преимущества)

1. Интегрированная проводимость и водяное охлаждение для энергосбережения.

Двухслойное водяное охлаждение с полным покрытием устраняет локальные высокотемпературные мертвые зоны, значительно снижая повышение температуры всей системы с короткими сетями и уменьшая потери реактивной мощности трансформаторов и медных шин. По сравнению с обычными гибкими медными разъемами, они снижают энергопотребление на 8–15% и позволяют избежать сбоев при отключении, вызванных перегоранием проводящих частей.

2. Компенсация многомерного смещения для устранения нагрузки на оборудование.

Одновременно решает три основные проблемы условий труда:

① Осевое расширение и сжатие, вызванное высокотемпературным тепловым расширением и холодным сжатием;

② Отступления при монтаже оборудования и фундаментов гражданского строительства;

③ Устойчивая вибрация, создаваемая переменной электромагнитной силой во время плавки.

Он защищает сварные швы трансформаторов и токопроводящих медных трубок от повреждений под напряжением и резко сокращает частоту технического обслуживания.

3. Высокая проводимость и низкие потери, подходят для сверхбольших токов.

Цельноформованная бесшовная медь Т2 с достаточным токопроводящим сечением. Посеребренные поверхности фланцев на обоих концах обеспечивают сверхнизкое контактное сопротивление и контролируемое повышение температуры при сильном токе. Оно подходит для печей с под флюсом для ферросилиция, силикомарганца, феррованадия, желтого фосфора и карбида кальция, а также для сталеплавильных электродуговых печей в условиях высоких нагрузок.

4. Надежное уплотнение для длительной работы без утечек.

Полный процесс сварки сэндвич-полостей, а также композитное многослойное фланцевое уплотнение выдерживают переменное воздействие холода и тепла, а также постоянную вибрацию, устраняя скрытые риски просачивания и капания воды. Ограничительная антинапряженная конструкция предотвращает разрыв полости при максимальном телескопическом перемещении, позволяя избежать остановок производства из-за утечки воды во время непрерывной плавки.

5. Компактная конструкция, простота установки и обслуживания.

Цельная трубчатая конструкция занимает минимальное пространство, адаптируясь к узкой передней печи и короткой сетке. Никакие внешние шланги водяного охлаждения не требуются; электрические и водяные цепи могут быть подключены синхронно на месте, а разборка и сборка выполняются простым снятием фланцевых болтов. Изношенные уплотнительные детали можно заменять отдельно, а не весь компенсатор, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

6. Полная индивидуализация всех типов металлургических печей.

Настраиваемые поперечное сечение, длина, компенсационный ход, расположение входа/выхода воды и размеры фланцев для соответствия печам, начиная от небольших рафинировочных печей и заканчивая крупногабаритными печами с погружной дугой мощностью 10 000 кВА. Полные комплекты аксессуаров для коротких сеток, включая кабели с водяным охлаждением, проводящие траверсы и открыватели летки, могут поставляться вместе.

Применимые отрасли и соответствующее оборудование

Выплавка ферросплавов: Короткие сетчатые системы печей с погруженной дугой для ферросилиция, силикомарганца, феррохрома, феррованадия и ферроникеля.
Карбид кальция и желтый фосфор: вторичные проводящие соединения больших закрытых печей с погруженной дугой.
Сталелитейное производство: кратковременное чистое кондуктивное охлаждение дуговых печей переменного/постоянного тока и ковшовых рафинировочных печей LF.
Плавка цветных металлов: сильноточные токопроводящие системы печей для плавки меди, алюминия, свинца и цинка и восстановительных печей.
Соответствующие аксессуары: трансформаторы для электропечей, проводящие медные трубки с водяным охлаждением, кабели с водяным охлаждением, проводящие траверсы и комплектные короткие сетчатые фитинги.

Рекламные заголовки

Трубчатый компенсатор с водяным охлаждением | Интегрированный проводящий и охлаждающий компенсатор для коротких сеток металлургических электропечей
Сильноточный компенсатор с водяным охлаждением, специальное устройство для поглощения смещения и вибрации для печей с погруженной дугой и электродуговых печей
Двухслойный трубчатый компенсатор с водяным охлаждением, эффективное охлаждение для предотвращения перегрева и компенсация теплового расширения от утечки воды.
Изготовленный на заказ трубчатый компенсатор с водяным охлаждением, совместимый со всеми промышленными плавильными электропечами от 1000 А до 50 000 А.

Краткое введение на английском языке для официального сайта внешней торговли

Трубчатый компенсатор с водяным охлаждением

Трубчатый компенсатор с водяным охлаждением представляет собой интегрированный проводящий и охлаждающий фитинг, специально разработанный для короткой сетчатой системы печей с погруженной дугой, электродуговых печей и рафинировочных печей. Он устанавливается между вторичной медной трубкой печных трансформаторов и проводящими медными трубками на передней панели печи.

Благодаря двухслойной трубчатой сэндвич-структуре с водяным охлаждением и медью высокой чистоты Т2 в качестве проводящего тела циркулирующая охлаждающая вода непрерывно отводит джоулево тепло и высокую лучистую температуру из печей. Он поглощает осевое смещение из-за теплового расширения, отклонений при установке и электромагнитной вибрации, предотвращая растрескивание под напряжением и выгорание коротких сетевых медных трубок и медных стержней трансформатора.

Настраиваемое проводящее сечение, компенсационный ход, общая длина и режимы подключения. Широко применяется в плавильных печах для ферросплавов, карбида кальция, выплавки стали и цветных металлов. Он стабильно работает в суровых условиях работы при сильном токе и высокой температуре, что снижает энергопотребление и затраты на техническое обслуживание.
