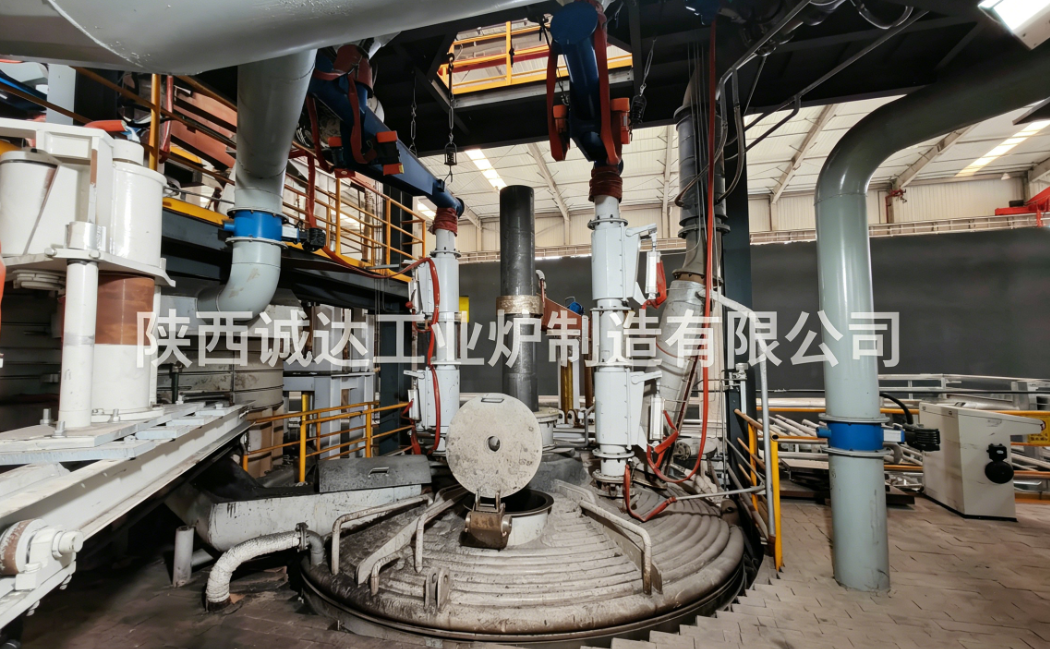

Феррованадийная печь постоянного тока: оборудование и технические параметры

1. Обзор оборудования

2. Полный состав системы оборудования

2.1 Система электропитания и выпрямления (основной блок питания)

1. Блок распределения питания высокого напряжения


   шкаф вводной 10кВ, разъединитель, вакуумный выключатель, устройство компенсации фильтра реактивной мощности СВГ; подавляет мерцание сетки всего на 50–70% по сравнению с печами переменного тока.
2. Выпрямительный трансформатор с переключением ответвлений под нагрузкой


   Основная мощность: 1800 кВА/2500 кВА/3200 кВА


   Первичная сторона: 10 кВ; Вторичный выход переменного тока регулируется в диапазоне 90–220 В с несколькими положениями крана.
3. Трехфазный полностью управляемый мостовой выпрямитель


   Мощный тиристорный выпрямитель с замкнутым водяным охлаждением; выдает стабильный постоянный ток с реверсивным переключением положительной/отрицательной полярности; встроенная многоблокировочная защита от перегрузки по току, перенапряжения, высокой температуры воды и протечек воды.
4. Короткая сетевая проводящая система

• Верхний катод: проводящая траверса с водяным охлаждением, медная контактная колодка, одиночный графитовый катодный электрод.
• Анод пода печи: медная проводящая опорная плита, проводящая опора с водяным охлаждением, пучки проводящей стали пода печи.
• Гибкие кабели большого сечения с внутренним водяным охлаждением и плотностью тока ≤3 А/мм² для минимизации потерь проводимости.

2.2 Система корпуса печи

1. Корпус печи


   Цилиндрический стальной кожух с двухслойными циркуляционными водяными рубашками в верхней части и утолщенным водяным охлаждением на линии шлака для уменьшения эрозии от высокотемпературного излучения; оснащен датчиками измерения температуры и обнаружения протечек воды.
2. Специальная щелочная огнеупорная футеровка для выплавки феррованадия

• Дно печи и ванночка расплава: плавленый магнезиальный кирпич, магнезиально-углеродистый кирпич (выдерживает высокую температуру восстановления 1800 ~ 2100 ℃).
• Стенка печи шлаковой линии: хромомагнезиальный кирпич; проводящая стальная пластина, уложенная на дно печи в качестве анода
• Трубчатая крышка печи, полностью охлаждаемая водой, с загрузочным отверстием, каналом дымохода и центральным отверстием для электрода.

3. Механизм наклона печи


   Полностью гидравлический двусторонний наклон, угол наклона 0–110°, скорость наклона 0,5–2°/мин; три режима позиционирования: горизонтальное положение плавки, положение выпуска шлака и положение выпуска металла, с механическим запирающим устройством.
4. Устройство для подъема и поворота крышки печи


   Гидравлический подъем + поворотная конструкция; крышка может откидываться после подъема для ремонта печи, очистки шлакопровода и замены электродов.

2.3 Гидравлическая система подъема электродов

1. Одноколонный гидравлический подъемный агрегат для независимой вертикальной регулировки однокатодного графитового электрода.
2. Пропорциональный клапан ПЛК с двойным управлением с обратной связью (постоянная регулировка мощности посредством напряжения + тока), переключение между ручным и автоматическим режимами
3. Ход электрода: 1200~1400 мм; время отклика подъема ≤0,3 с для стабилизации дуги под флюсом и предотвращения обрыва дуги или разрушения электрода

2.4 Система охлаждения циркуляционной воды

• Независимый закрытый блок охлаждения чистой водой для выпрямителя
• Общая промышленная циркуляционная охлаждающая вода для водяных рубашек кожуха печи, крышки печи, проводящих траверс, кабелей с водяным охлаждением и медных башмаков.
• Температура воды на входе ≤32℃, температура воды на выходе ≤45℃, с сигнализацией блокировки по расходу, давлению и температуре.

2.5 Система автоматического управления

1. Автоматическая работа кривой плавки (автоматическая регулировка мощности на стадиях зажигания дуги, плавки, восстановления, рафинирования и выпуска)
2. Запись и накопление постоянного напряжения, тока, мощности и энергопотребления в режиме реального времени.
3. Защита от блокировки и сохранение сигналов неисправности для водяного охлаждения, гидравлической системы, наклона и подъема электродов.
4. Хранение параметров процесса, экспорт исторических кривых и выходной статистики.

2.6 Вспомогательные поддерживающие системы

1. Система дозирования сырья: силосы, ленточные конвейеры, электронные весы-дозаторы (точность ±0,5%), смесители.
2. Система пылеудаления дымовых газов: дымоход с водяным охлаждением + рукавный пылесборник, эффективность удаления пыли ≥99,5%
3. Системы разливки, охлаждения, дробления, сортировки и переработки шлака

3. Основные стандартные технические параметры в зависимости от модели печи.

3.1 Основные параметры питания и выпрямления

3.2 Параметры корпуса механической печи

3.3 Эксплуатационные параметры плавки (производство FeV40)

1. Температурный диапазон

• Стадия плавления и нагрева: 1600~1700℃
• Основная стадия реакции восстановления: 1800~2100℃ (алюминотермическое/силикотермическое восстановление V₂O₅)
• Стадия рафинирования и обескремнивания: 1650~1850℃

2. Одиночный цикл плавки


   Общая продолжительность: 70~90 минут на заезд; Стадия восстановления 40–55 минут, стадия рафинирования 10–20 минут
3. Индекс энергопотребления


   Комплексное энергопотребление плавки: 1200~1300 кВтч/т FeV40; Экономия энергии на 5–8 % по сравнению с печами переменного тока
4. Контроль материалов

• Контроль основности шлака: 1,3~1,7 (корректируется известью)
• Содержание V₂O₅ в отходах тощего шлака ≤0,35%; общая степень извлечения ванадия 97%~98%

5. Расход электродов


   Расход графитового электрода в печи постоянного тока: 0,8~1,1 кг/т феррованадия; традиционная трехфазная печь переменного тока: 1,6~2,0 кг/т, снижение почти на 50%.

4. Основные технические преимущества печи феррованадия постоянного тока

1. Концентрированное тепло дуги: одноэлектродная дуга постоянного тока распространяется вертикально вниз к ванне расплава, снижая тепловую нагрузку на линию шлака на стенках печи; Срок службы магнезиальной футеровки увеличился более чем на 30% при уменьшении частоты ремонта печи.
2. Безопасная для сети производительность: сбалансированный трехфазный ток без гармоник обратной последовательности, требующий меньшей компенсации реактивной мощности и более высокого коэффициента использования трансформатора.
3. Снижение себестоимости производства: вдвое снижен расход электродов, снижено энергопотребление на тонну продукции и снижены затраты на техническое обслуживание огнеупоров.
4. Стабильное качество плавки: равномерное электромагнитное перемешивание в ванне расплава для равномерного распределения ванадия и незначительных колебаний химического состава феррованадия.
5. Улучшенная рабочая среда: низкий уровень шума при работе под флюсом, меньший перелив дымовых газов и незначительная вибрация оборудования.
