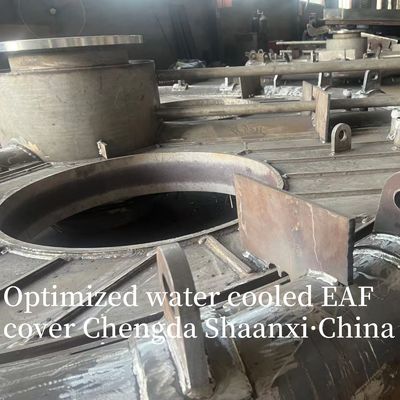

Оптимизированное охлажденное водой покрытие EAF:

Конструкция крышки водоохлаждаемой печи может выполнять следующие функции:
(1) Микроположительное давление и редукционная атмосфера в печи могут соответствовать требованиям процесса плавки.
(2) Собирают дымовые газы, полученные в процессе плавки, и отправляют различные шлаковые материалы и сплавы в печь.

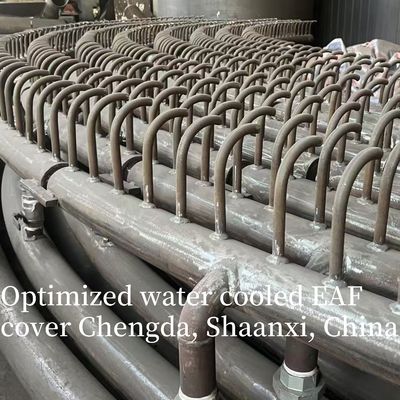

(3) Уменьшить тепловое излучение и тепловые потери, уменьшить огнеупорное потребление корпуса крышки печи для внутренней передовой структуры труб с тесным потоком,покрытие водоохлаждающей печи с швейной стальной трубой специальной групповой сваркой локтевой с равным диаметром, чтобы обеспечить охлаждающий поток воды без мертвой точки.

На конструкции боковая стенка корпуса крышки печи сформирована в колонны и конусы, а верхняя часть представляет собой перевернутую конусовую поверхность (большую внизу и маленькую вверху), чтобы обеспечить жесткость.
Конструкция крышки охлаждающей воды печи - входное давление 0,7 МПа, давление обратной воды 0,4 МПа, поток 400 м%ч, температура входа ≤35 °C, температура обратной воды ≤55 °C.

Электрическая печь Водоохлаждаемая крышка печи

1Основные функции и принципы работы

Основные функции

• Устойчивость к высоким температурам и защита: изолирует высокотемпературную среду 1500-2200°C внутри печи, предотвращая прямое очищение корпуса печи высокотемпературными газами и расплавленными брызгами,и избегать деформации или выгорания стальной конструкции.
• Запечатка и управление газом печи: для закрытых электрических печей (например, закрытых печей карбида кальция),он образует герметичное пространство с корпусом печи для предотвращения утечки токсичных и легковоспламеняющихся газов печи (таких как CO) и обеспечения эффективного сбора газов печи для переработки энергии..
• Уменьшение потерь тепла: Водоохлаждаемая конструкция уменьшает рассеивание тепла с верхней части печи (по сравнению с традиционными огнеупорными крышками теплопотери могут быть уменьшены на 30%-50%),повышение тепловой эффективности печи и снижение потребления энергии.
• Легкое обслуживание: Избегает частой замены огнеупорных кирпичей (традиционные крышки необходимо ремонтировать каждые 1-3 месяца), продлевая срок службы до 3-5 лет и сокращая время обслуживания при отключении.

Рабочий принцип

1. корпус крышки печи спроектирован с полым промежуточным слоем (или встроенными водоохлаждаемыми трубами),и охлаждающая вода (замягченная вода или деминерализованная вода) непрерывно впрыскивается в межслой/трубы через насос водоснабжения.
2. Когда печь работает, высокотемпературный газ печи и радиационное тепло переносят тепло на внутреннюю стенку крышки печи.охлаждающая вода поглощает это тепло и вытекает из крышки печи через обратную трубу.
3. Нагретая охлаждающая вода направляется в охлаждающую башню или теплообменник для снижения температуры (обычно от 50-60°C до 30-40°C), затем возвращается на крышку печи, образуя закрытую,циркуляционная система с низким энергопотреблением.

2. Основные структуры и выбор материала

3Ключевые технические параметры

• Параметры охлаждающей воды:
  • Температура входа: ≤ 40°C (слишком высокая снижает эффективность поглощения тепла);
  • Температура выхода: ≤ 60°C (предотвращает скалирование в трубах из-за высокой температуры);
  • Давление воды: 0,4-0,6 МПа (обеспечивает достаточный поток воды для предотвращения локального перегрева);
  • Скорость потока воды: рассчитывается на основе мощности печи (например, печь с карбидом кальция 40 МВА требует скорости потока воды 80-100 м3/ч).
• Структурные параметры:
  • Толщина панели с водяным охлаждением: 8-12 мм (сбалансирует теплостойкость и эффективность теплопередачи);
  • Расстояние между трубами: 150-250 мм (обеспечивает равномерное охлаждение, отсутствие местных горячих точек);
  • Давление уплотнения: ≥0,1 МПа (обеспечивает отсутствие утечки газа печи, соответствует экологическим нормам).
• Параметры производительности обслуживания:
  • Максимальная терпимая температура: 1800-2200°C (внутренняя стена);
  • Коэффициент рассеивания тепла: ≤150 W/m2K (ниже, чем у традиционных огнеупорных покрытий ≈ 300-400 W/m2K);
  • Уровень утечки: ≤ 0,1% (уровень утечки печного газа, соответствующий стандартам GB 16297).

4. Сценарии применения и соответствующие типы печей

5Ежедневное техническое обслуживание и обработка общих ошибок

Ежедневное обслуживание (раз в смену)

1. Проверьте циркуляцию воды: Следите за температурой входа/выхода охлаждающей воды, давлением и расходом ≈ если температура выхода превышает 60°C или давление падает на ≥ 0,1 МПа, немедленно остановите печь для проверки.
2. Проверка герметизации: Проверить пропускную прокладку края крышки печи на наличие трещин или старения; очистить уплотнительную поверхность и заменить пропускную прокладку, если есть утечка газа печи (отмечена детектором газа).
3. Проверка труб: Проверяйте соединения входа/выхода воды на наличие утечек; используйте инфракрасный термометр для сканирования корпуса крышки. Если местная температура превышает 80°C, может возникнуть засорение труб или нехватка воды.

Частые ошибки и решения

Диаграмма покрытия печи:
