Силовой кабель промышленного класса с водяным охлаждением для электродуговой печи (ЭДП) и ковшевой печи (КДП)
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Shaanxi Chengda |
| Сертификация | ISO 9001 |
| Номер модели | Переговоры на основе мощности оборудования |
| Количество мин заказа | 1 единица |
| Цена | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Упаковывая детали | Обсудить в соответствии со специфическими требованиями Стороны А. |
| Время доставки | 1 месяц |
| Условия оплаты | Л/К, Т/Т, западное соединение |
| Поставка способности | Завершить производственную цепочку поставок, поставлять в срок и соответствовать стандартам качества |
Свяжитесь со мной для бесплатных образцов и купонов.
Что такое?:0086 18588475571
Вичат: 0086 18588475571
скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Выделить | Силовой кабель промышленного класса с водяным охлаждением,Силовой кабель для ЭДП и КДП,Кабель для электродуговой печи с гарантией |
||
|---|---|---|---|
Характер продукции
Введение:
- Основные характеристики
- Высокая проводимость: Используются специальные материалы и конструктивные решения для снижения сопротивления кабеля, тем самым повышая эффективность передачи электроэнергии.
- Отличные характеристики охлаждения: Оснащен системой водяного охлаждения, которая эффективно отводит тепло, выделяемое током, предотвращая перегрев кабеля и обеспечивая его нормальную работу в условиях высоких температур.
- Хорошая коррозионная стойкость и стойкость к окислению: Металлические части кабеля обычно изготавливаются из нержавеющей стали или специальных сплавов, а внешняя оболочка изготавливается из термостойких материалов, что позволяет поддерживать стабильную работу в суровых условиях.
- Конструкция
- Проводник: Обычно изготавливается из материалов с высокой проводимостью, таких как луженая медная многопроволочная жила или эмалированный провод. Луженая медная многопроволочная жила обладает хорошей коррозионной стойкостью, а эмалированный провод может уменьшить скин-эффект, повысить эффективность передачи тока и является мягким и гибким, с небольшим радиусом изгиба.
- Внешняя оболочка: Изготовлена из трубки из синтетического каучука с армированным тканевым слоем, которая обладает характеристиками высокой устойчивости к давлению, высокой термостойкости и хорошей гибкостью.

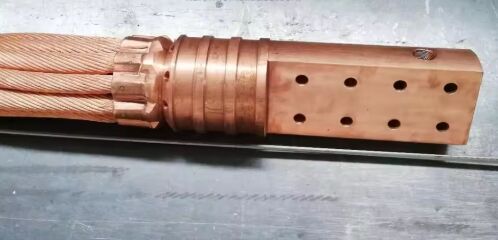

- Электрод: Электрод обычно обрабатывается из цельного медного стержня, а поверхность пассивируется или лудится для улучшения коррозионной стойкости и проводимости. На конце электрода часто предусмотрено подъемное кольцо для удобства монтажа на месте, а соединение между шлангом и электродом крепится двумя зажимами из нержавеющей стали для обеспечения надежной герметизации.
- Требования к производительности
- Электрические характеристики: Напряжение пробоя внешней резиновой трубки водяного охлаждения кабеля, как правило, должно быть не менее 2300 В, а максимальный рост температуры поверхности (включая соединительную часть) - не более 40 К.
- Механические характеристики: Например, испытательное натяжение номинальной площади поперечного сечения 200 мм² составляет 15 кН, и на этой основе значение испытательного натяжения увеличивается на 5 кН на каждые 100 мм² увеличения номинальной площади поперечного сечения кабеля с водяным охлаждением.
- Характеристики герметичности: Внешняя резиновая трубка оболочки должна выдерживать рабочее давление воды не менее 0,6 МПа, и не должно быть утечек охлаждающей воды на границе раздела с электродом.
- Сценарии применения
- Металлургическая промышленность стали и цветных металлов: Широко используется в дуговых печах при выплавке стали и цветных металлов для передачи электроэнергии высокого тока.
- Литейная промышленность: В процессе литья используется в дуговых печах для обеспечения питания для плавления металла.
- Другие отрасли: Он также может использоваться в случаях, требующих высоких температур, сильной коррозии или высоковольтных сред, таких как электролизная промышленность и химические реакторы.
-
Технические параметры силового кабеля с водяным охлаждением для электродуговой печи
Технические параметры силовых кабелей с водяным охлаждением для электродуговых печей настраиваются в соответствии с производительностью печи (например, 10 т, 30 т, 100 т EAF) и рабочим током. Ниже приведены стандартные технические параметры для распространенных моделей, а также основные показатели производительности:1. Основные электрические параметры
Параметр Спецификация Примечания Номинальное сечение 150 мм² ~ 3000 мм² Распространенные модели: 400 мм², 800 мм², 1200 мм², 2000 мм² Номинальный ток 1500 А ~ 15000 А Положительная корреляция с площадью поперечного сечения; например, кабель 800 мм² поддерживает непрерывный ток 5000 А Номинальное напряжение 1000 В ~ 3000 В Подходит для систем электроснабжения EAF среднего напряжения Напряжение пробоя внешней оболочки ≥ 2300 В (переменный ток, 50 Гц, 1 мин) Пробой или перекрытие не допускаются Сопротивление изоляции ≥ 50 MΩ Измерено при 25℃, относительной влажности ≤ 85% Повышение температуры поверхности ≤ 40 K Включая корпус кабеля и соединительные клеммы; температура окружающей среды 25℃ 2. Параметры системы охлаждения
Параметр Спецификация Примечания Рабочее давление воды 0,4 МПа ~ 0,8 МПа Рекомендуемое рабочее давление: 0,5 МПа Расход воды 8 л/мин ~ 50 л/мин Зависит от размера кабеля; например, кабель 1200 мм² требует ≥ 20 л/мин Качество охлаждающей воды Проводимость ≤ 50 μS/см; pH 6,5 ~ 8,5 Рекомендуется деионизированная или мягкая вода для предотвращения образования накипи Характеристики герметичности Отсутствие утечек при давлении в 1,2 раза превышающем рабочее Продолжительность испытания: 30 мин 3. Механические параметры
Параметр Спецификация Примечания Прочность на растяжение 15 кН (200 мм²); 20 кН (300 мм²); 25 кН (400 мм²) Увеличение на 5 кН на каждые 100 мм² расширения Радиус изгиба ≥ 3 × внешний диаметр кабеля (статический); ≥ 5 × внешний диаметр кабеля (динамический) Соответствует требованиям к установке на месте и частым изгибам Диапазон рабочих температур -20℃ ~ +120℃ Адаптируется к условиям работы в цехах EAF с высокой температурой Срок службы ≥ 10 000 часов При номинальных рабочих условиях 4. Структурные параметры
Компонент Материал и спецификация Проводник Луженая медная многопроволочная жила (мягкий проводник класса 5) Внешняя оболочка Хлоропреновый каучук (CR) или этиленпропилендиеновый мономер (EPDM) с армированным тканевым слоем Клемма электрода Цельный медный стержень (медь T2) с луженой поверхностью; оснащен подъемным кольцом Соединительный зажим Конструкция с двойным зажимом из нержавеющей стали 304 Вход/выход воды Резьбовое соединение G1/2" ~ G1"; совместимо с промышленными быстроразъемными соединениями 5. Соответствие применимой производительности печи
Модель кабеля (площадь поперечного сечения) Применимая производительность EAF 400 мм² ~ 800 мм² 5 т ~ 20 т 1000 мм² ~ 1600 мм² 30 т ~ 60 т 1800 мм² ~ 3000 мм² 80 т ~ 150 т
