Водоохлаждаемая печь покрытия крышки Компоненты высококачественной стали литья запасные части для EAF LRF
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Shaanxi Chengda |
| Сертификация | ISO 9001 |
| Номер модели | Переговоры на основе мощности оборудования |
| Количество мин заказа | 1 единица |
| Цена | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Упаковывая детали | Обсудить в соответствии со специфическими требованиями Стороны А. |
| Время доставки | 2 месяца |
| Условия оплаты | Л/К, Т/Т, западное соединение |
| Поставка способности | Завершить производственную цепочку поставок, поставлять в срок и соответствовать стандартам качества |
Свяжитесь со мной для бесплатных образцов и купонов.
Что такое?:0086 18588475571
Вичат: 0086 18588475571
скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Выделить | крышка крышки водоохлаждаемой печи,Запчасти для литья из стали,Компоненты печи LRF с гарантией |
||
|---|---|---|---|
Характер продукции

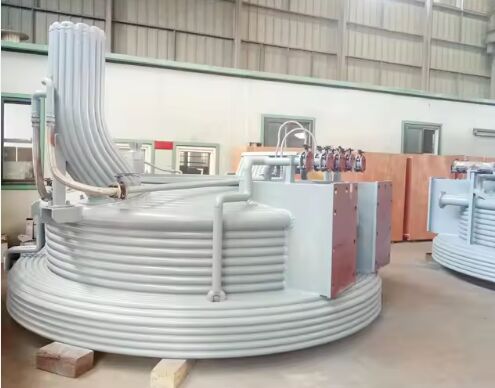

Водоохлаждаемая крышка печи для электродуговой печи (ЭДП)
Водоохлаждаемая крышка печи является критически важным жаропрочным компонентом для электродуговых печей (ЭДП) и ковшевых печей (КП). Она герметизирует верхнюю часть печи, поддерживает ввод электродов и выдерживает экстремальные тепловые удары во время плавки. Интегрированная система водяного охлаждения обеспечивает стабильную работу в условиях высоких температур и высокой радиации, продлевая срок службы и повышая эффективность печи.Основные функции
Герметизация печи и теплоизоляция
-
Герметизирует устье печи для уменьшения потерь тепла и предотвращения выхода высокотемпературных дымовых газов, пыли и брызг расплавленного металла, оптимизируя условия плавки.
- Блокирует лучистое тепло изнутри печи, защищая верхнее оборудование (например, механизмы подъема электродов, системы удаления пыли) от теплового повреждения.
- Поддержка и позиционирование электродов
-
Особенности
- 3 концентрических отверстия для электродов (подходящие Φ300–Φ600 мм графитовые электроды) с прецизионно обработанными медными втулками, обеспечивающими стабильный ввод электродов и вертикальную работу. Втулки также помогают в проведении тока и отводе тепла.Высокоэффективный отвод тепла
-
Встроенный контур охлаждающей воды быстро отводит тепло, поглощенное из печи, поддерживая рабочую температуру крышки в безопасном диапазоне и избегая деформации, вызванной перегревом.
- Конструкция
Компонент
| Марка материала | Корпус крышки |
|---|---|
| Q345R/304 SS | низколегированной стальной пластины Q345R (толщина 20–40 мм) или нержавеющей стали 304; коррозионностойкая и высокопрочная.Водяная рубашка охлаждения |
| Интегрированная или модульная конструкция водяной рубашки; внутренняя полость разделена на несколько независимых каналов потока для обеспечения равномерного распределения воды и отсутствия мертвых зон. | Втулка электрода |
| CuCrZr | втулки, установленные в отверстиях для электродов; высокая проводимость и теплопроводность, с собственной независимой ветвью охлаждения для предотвращения перегрева в зоне контакта электродов.Фланцевое соединение |
| Оснащена уплотнительными фланцами на входе/выходе воды и втулках электродов; использует жаростойкие резиновые прокладки для обеспечения нулевой утечки воды. | Усиливающая конструкция |
| Внутреннее стальное ребро жесткости для улучшения механической прочности и сопротивления деформации при высоких температурах и нагрузках. | Отверстия доступа |
| Предусмотрены смотровые отверстия, отверстия для отбора проб и отверстия для кислородной фурмы для удовлетворения потребностей в работе по плавке на месте. | Технические параметры |
Параметры настраиваются в зависимости от производительности ЭДП (5–150 т). Ниже приведены стандартные спецификации для распространенных моделей:
1. Основные параметры размера
Производительность ЭДП
| Диаметр крышки | Диаметр отверстия для электрода | Толщина крышки | Вес | 10–30 т |
|---|---|---|---|---|
| Φ1800–Φ2500 мм | Φ320/Φ350/Φ400 мм | 200–300 мм | 3–8 т | 50–80 т |
| Φ2800–Φ3500 мм | Φ450/Φ500 мм | 300–400 мм | 10–18 т | 100–150 т |
| Φ3800–Φ4500 мм | Φ550/Φ600 мм | 400–500 мм | 20–35 т | 2. Параметры системы охлаждения |
Параметр
| Спецификация | Максимальная рабочая температура |
|---|---|
| 0,4–0,6 МПа (стабильное давление для предотвращения колебаний потока) | Общий расход воды |
| 80–300 л/мин (пропорционально производительности печи: 15–20 л/мин на каждые 10 т ЭДП) | Качество охлаждающей воды |
| Проводимость ≤ 50 μS/см; pH 6,5–8,5; рекомендуется деионизированная вода для предотвращения образования накипи | Повышение температуры охлаждающей воды |
| ≤ 15 K (температура на входе ≤ 35℃, температура на выходе ≤ 50℃) | Герметичность |
| Отсутствие утечек при давлении 1,2× рабочего давления; продолжительность испытания под давлением ≥ 30 мин | 3. Параметры тепловых и механических характеристик |
Параметр
| Спецификация | Максимальная рабочая температура |
|---|---|
| ≤ 1200℃ (температура поверхности под зоной горения печи) | Предел повышения температуры |
| ≤ 40 K (температура поверхности крышки относительно температуры окружающей среды) | Механическая прочность |
| Предел прочности при растяжении ≥ 350 МПа; выдерживает колебания давления в печи ±0,05 МПа | Термостойкость |
| Выдерживает 1000℃ циклов быстрого охлаждения/нагрева без растрескивания или деформации | Срок службы |
| ≥ 12 000 плавок (в стандартных условиях эксплуатации) | 4. Параметры характеристик материала |
Компонент
| Марка материала | Основные показатели производительности | Корпус крышки |
|---|---|---|
| Q345R/304 SS | Предел текучести ≥ 345 МПа; рейтинг коррозионной стойкости ≥ 9 (испытание солевым туманом 1000 ч) | Втулка электрода |
| CuCrZr | Электропроводность ≥ 48 МС/м; теплопроводность ≥ 320 Вт/(м·К) | Уплотнительная прокладка |
| Высокотемпературный силиконовый каучук | Диапазон рабочих температур: от -40℃ до 300℃; остаточная деформация при сжатии ≤ 15% | Преимущества применения |
Длительный срок службы
- : По сравнению с огнеупорными кирпичными крышками печей, водоохлаждаемая конструкция позволяет избежать растрескивания и эрозии, вызванных тепловым ударом, снижая частоту технического обслуживания на 60% и время простоя на 40%.Энергосбережение и снижение выбросов
- : Отличная герметичность снижает потери тепла на 20–30% и выбросы дымовых газов, что соответствует промышленным экологическим стандартам.Высокая эксплуатационная стабильность
- : Жесткая конструкция и равномерное охлаждение предотвращают деформацию, обеспечивая точное позиционирование электродов и стабильный дуговой разряд, повышая качество и эффективность плавки.
